Druk 3D - drukarka
Drukarka bazująca na elementach konstrukcyjnych v-slot, jako ramę wykorzystałem drukarkę Ender 3
Config:
Drukarka w pełni sterowana poprzez sieć, zarządzana z octoprint, Marlin 2.0.3.
* Serwer drukarki: HP T620 AMD 4x1.5GHz 16GB RAM 256GB SSD
* System: Ubuntu server, drukarka raportuje poprzez MQTT do smart-home
* Prowadnice liniowe na osiach Y (x2), X oraz Z (x2), metalowe elementy mocujące, wycinane laserowo.
* Głowica E3D V6 1.75 24V (oryginalna), direct
* Paski napędowe GATES 2GT2 6 mm
* BL-Touch (oryginalny) - automatyczne poziomowanie stołu, odchylenie standardowe: 0.001500
* Płyta główna SKR
* Stepsticki TMC2209 x4 sterowane poprzez UART, z chłodzeniem wentylatorem 120 mm
* Podwójna oś Z, z dwoma silnikami napędowymi (1.1A, podniosą ponad 3 kilogramy!)
* Filament runout sensor bezpośrednio na głowicy drukującej
* Extruder BMG (od Trianglelab), dual gear
* Nawiew na druk "Petsfang" z wentylatorem 5015
* Dodatkowo zastosowałem kilka przetwornik step-down dla wentylatorów
* 2 kamery - Logitech C615 oraz dodatkowa kamera inspekcyjna zamontowana przy dyszy.
* Obszar druku 220 x 200 mm
Drukuję z takich materiałów jak: PLA, PETG, TPU (guma), ASA, ABS, NYLON

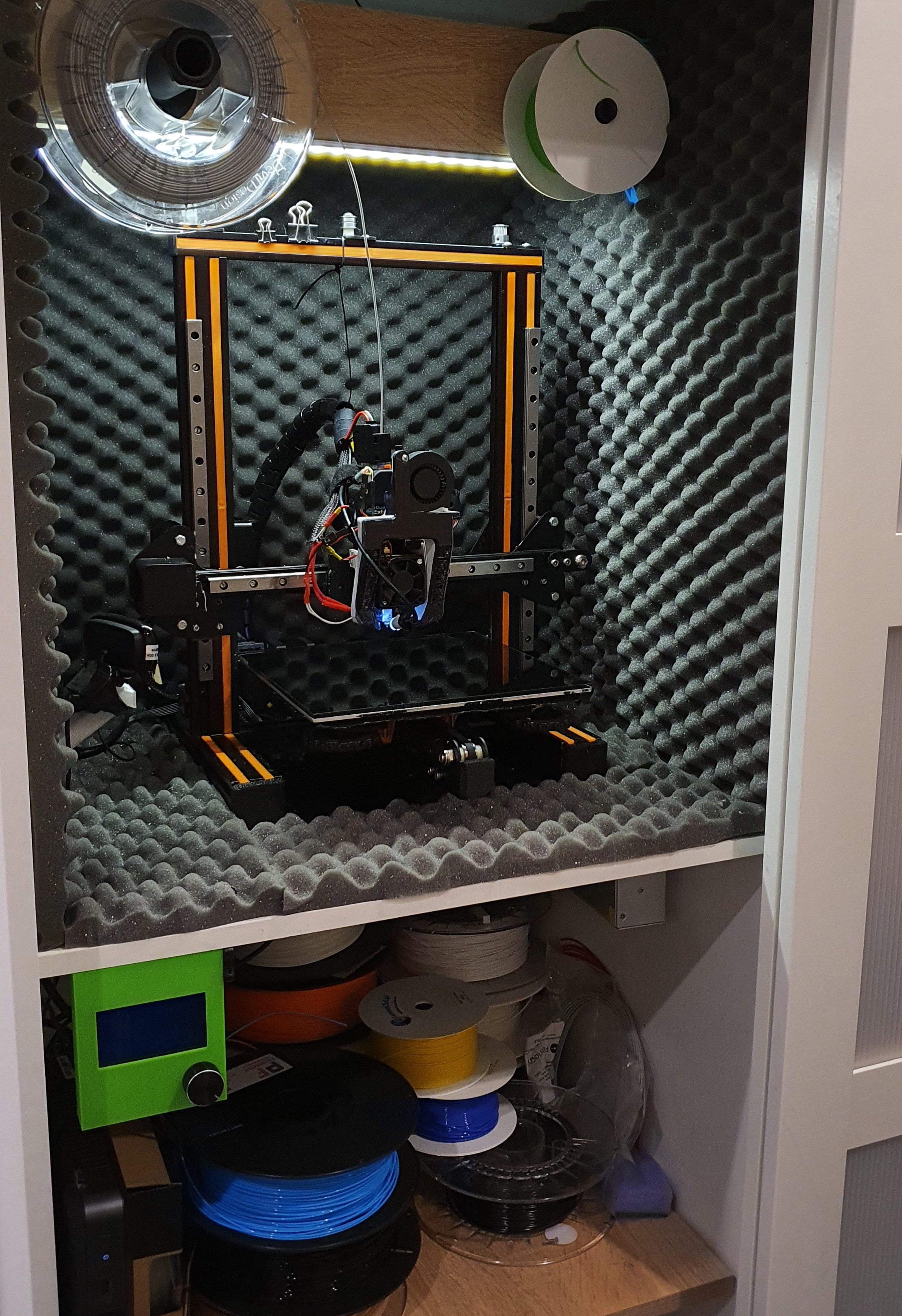

Drukarka

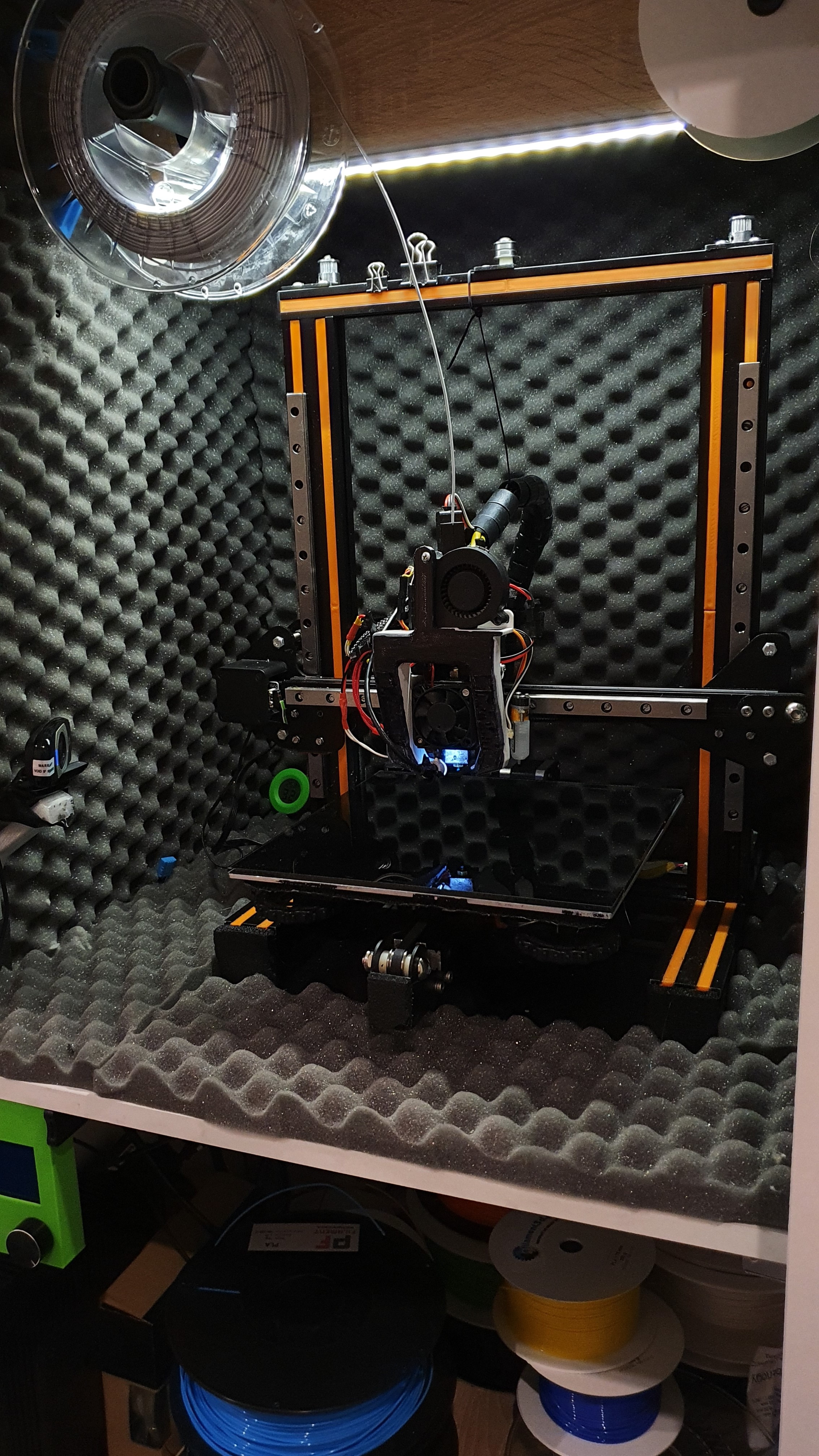

Drukarka - widok z prawej

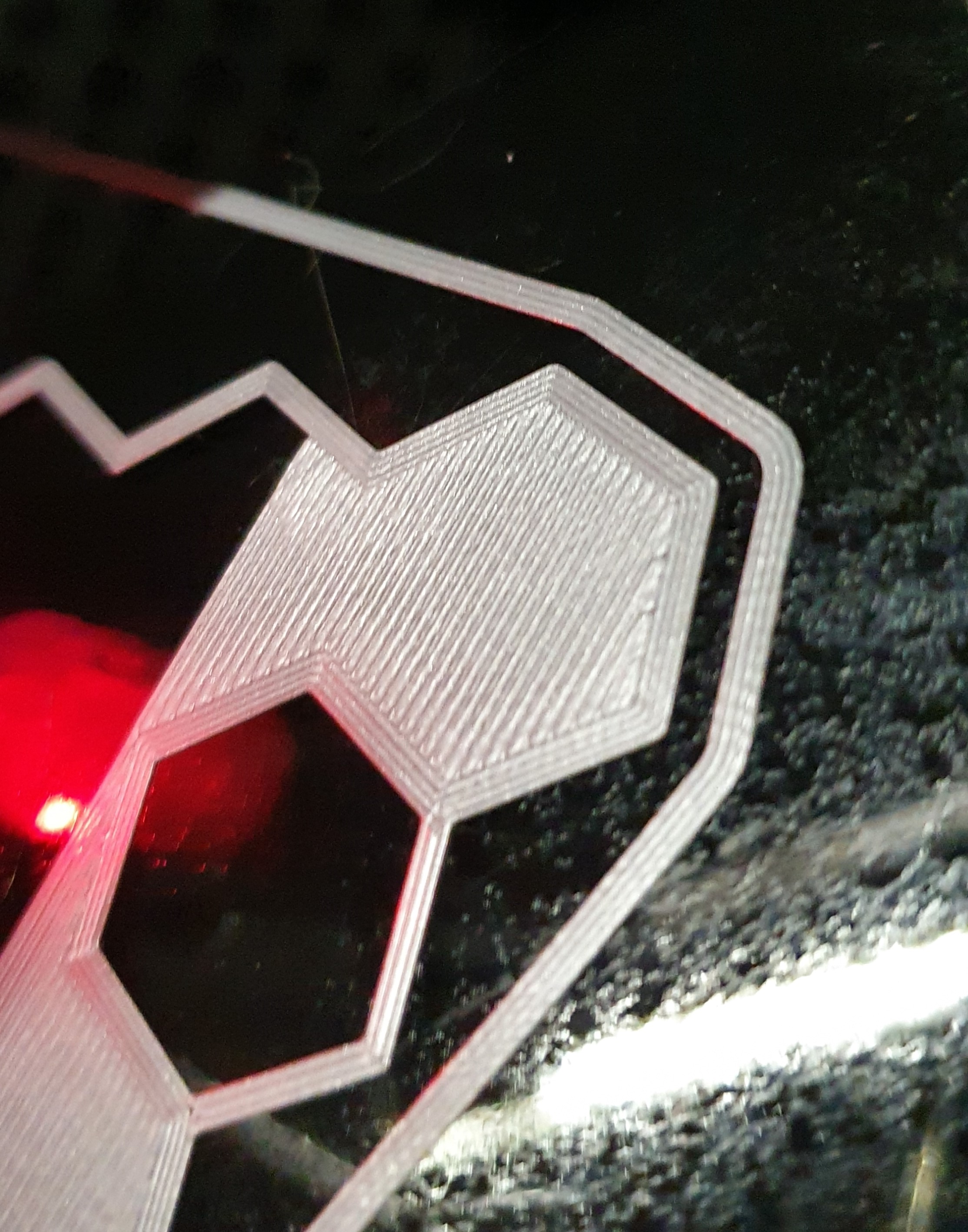

Pierwsza warstwa

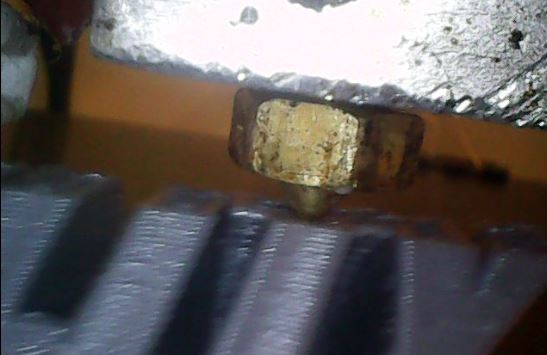

Kamera 1

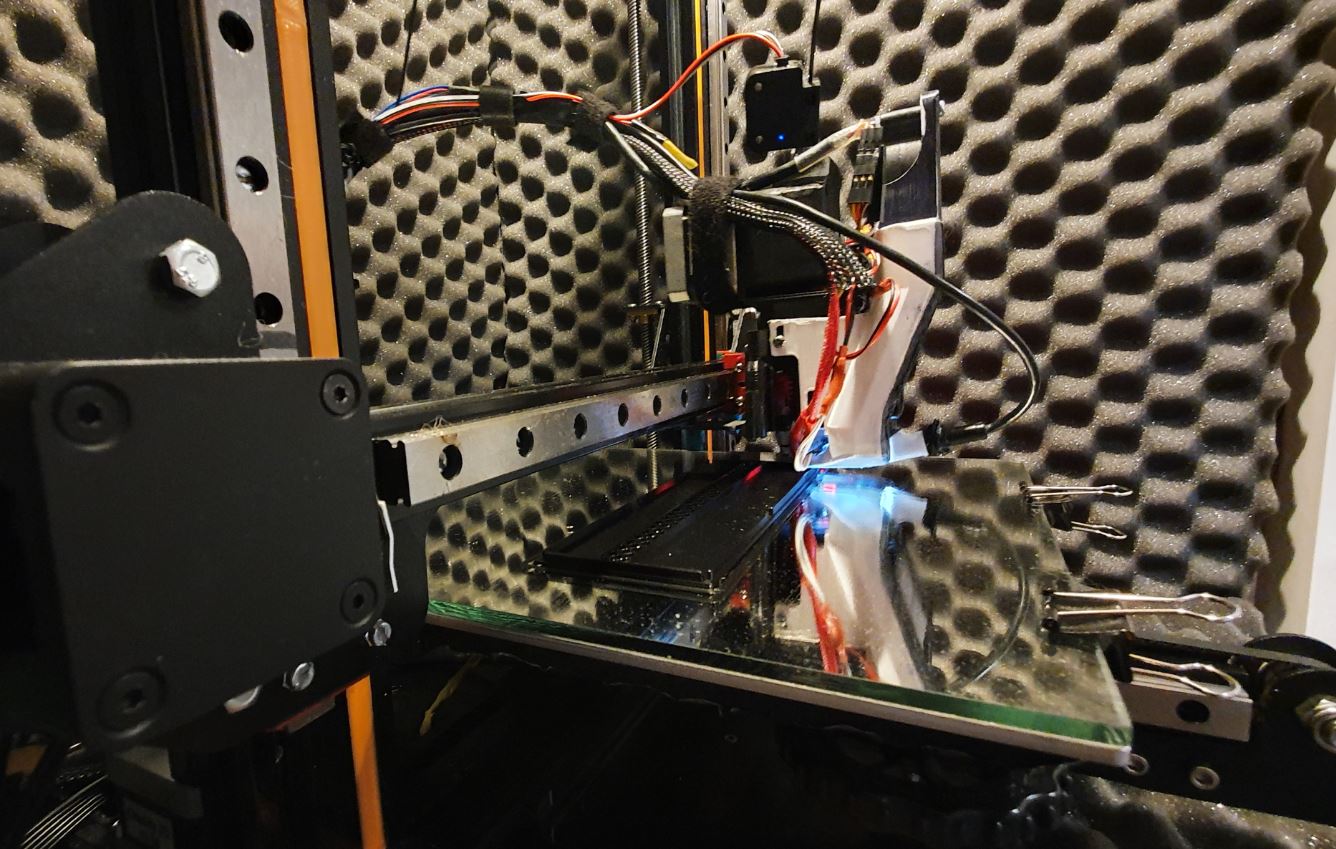

Kamera 2
Druk 3D - galeria

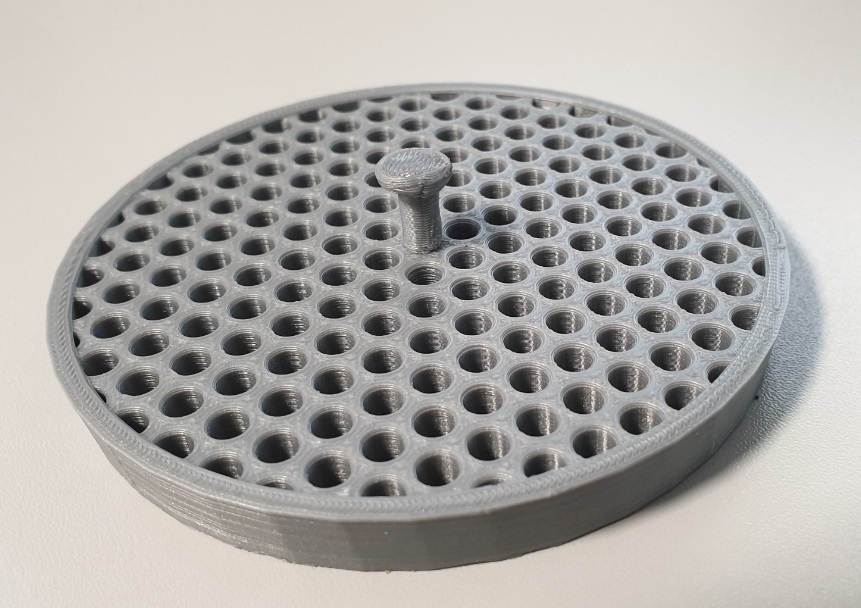

Sitko :)
Warstwa 0.24 mm, dysza 0.4 mm, filament PLA fiberlogy silver

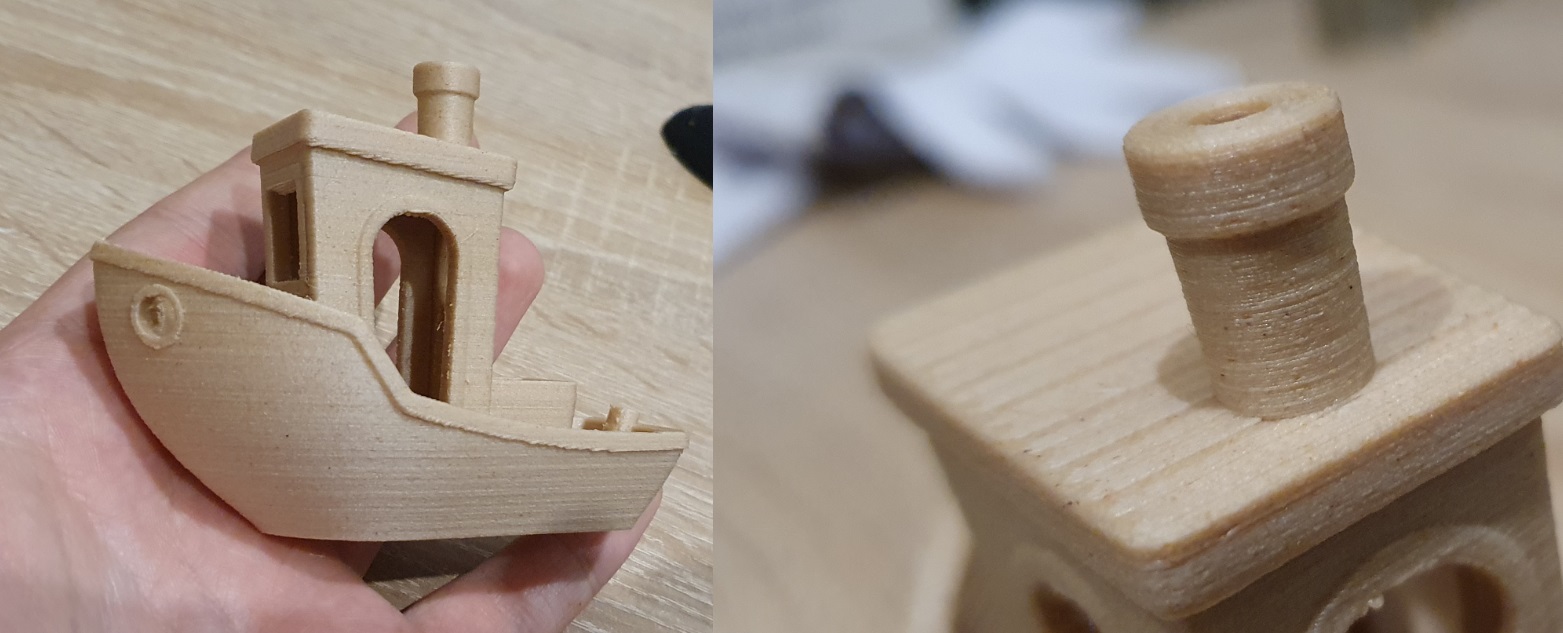

Benchy - drewno, thing:763622
Warstwa: 0.2 mm, dysza 0.4 mm, filament Pri-Mat WOOD
Witcher cat, thing:1701568
Warstwa 0.08 mm, dysza 0.4mm, filament fiberlogy silver

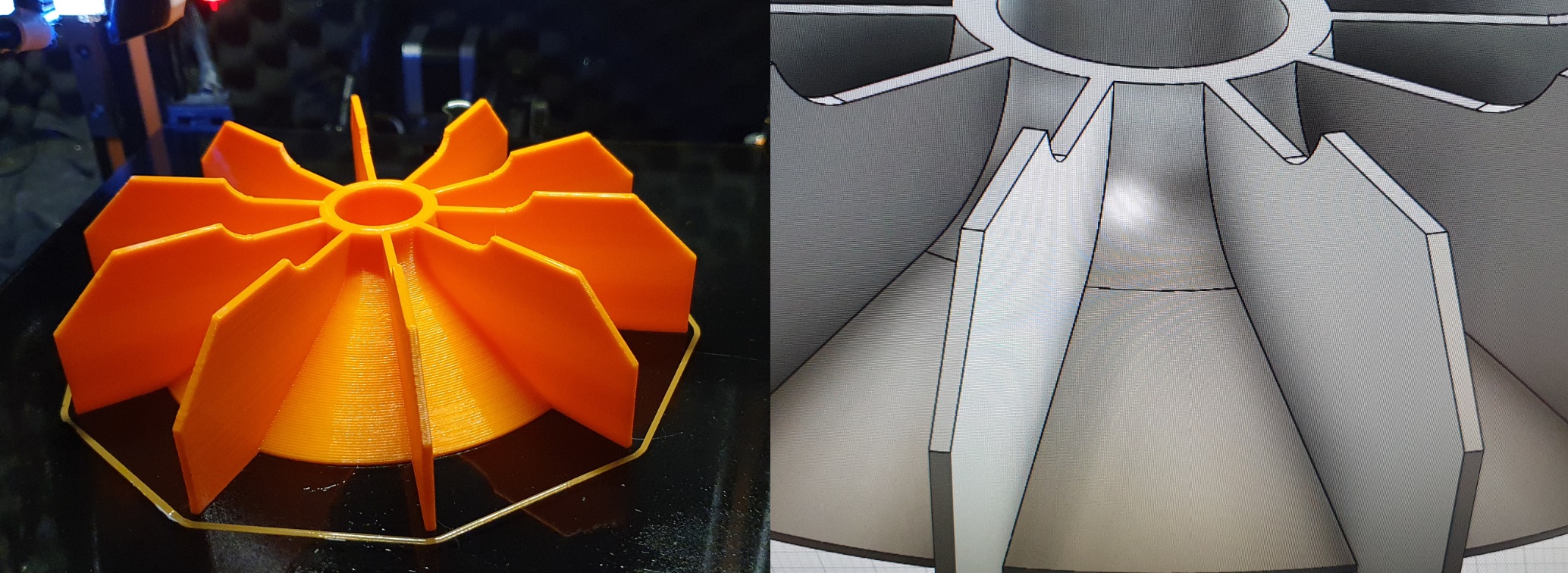

Wentylator silnika pilarki stołowej
Warstwa 0.2 mm, dysza 0.4 mm, filament PLA plast-spaw pomrańczowy

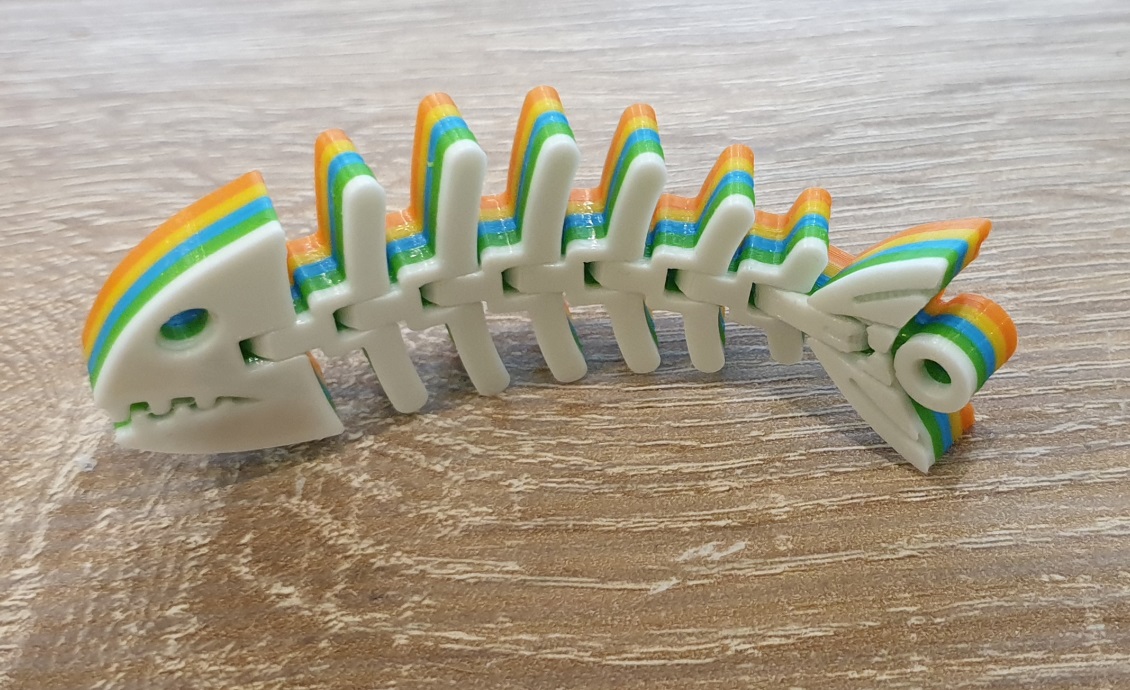

Wielokolorowa ryba :), thing:1276095
Warstwa: 0.2 mm, dysza 0.4 mm, filamenty PLA

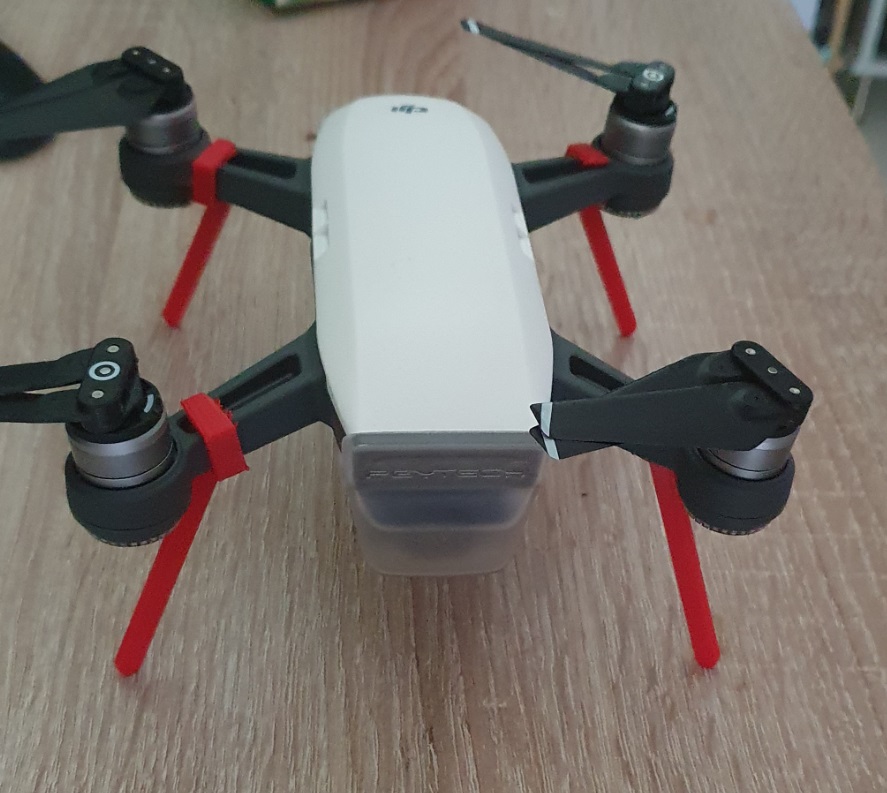

Nóżki do lądowania DJI SPARK, thing:3672362
Warstwa 0.2 mm, dysza 0.4mm, filament Fiberlogy IMPACT PLA red

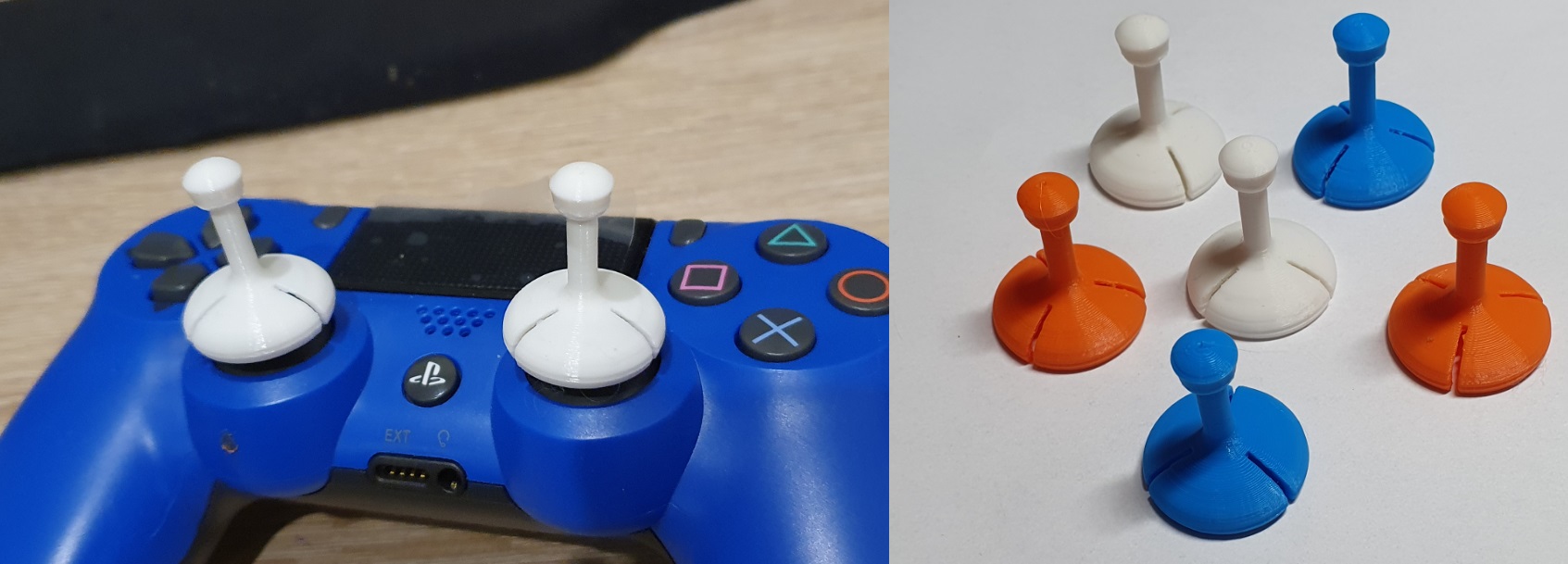

PS4 - gałki do lotu (symulator drona), thing:2307421
Warstwa 0.12 mm, dysza 0.4 mm, filament PLA

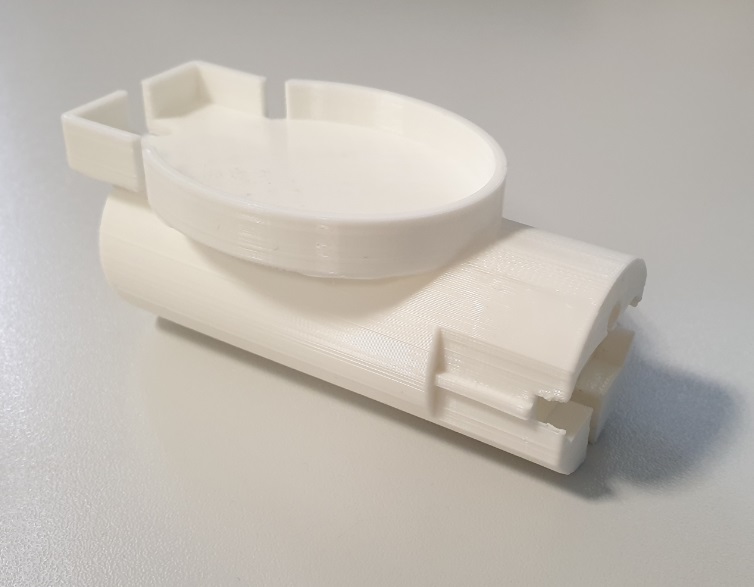

Uchwyt ścienny szczoteczki Oral-B, thing:2307421
Warstwa: 0.2 mm, dysza 0.4 mm, PETG white

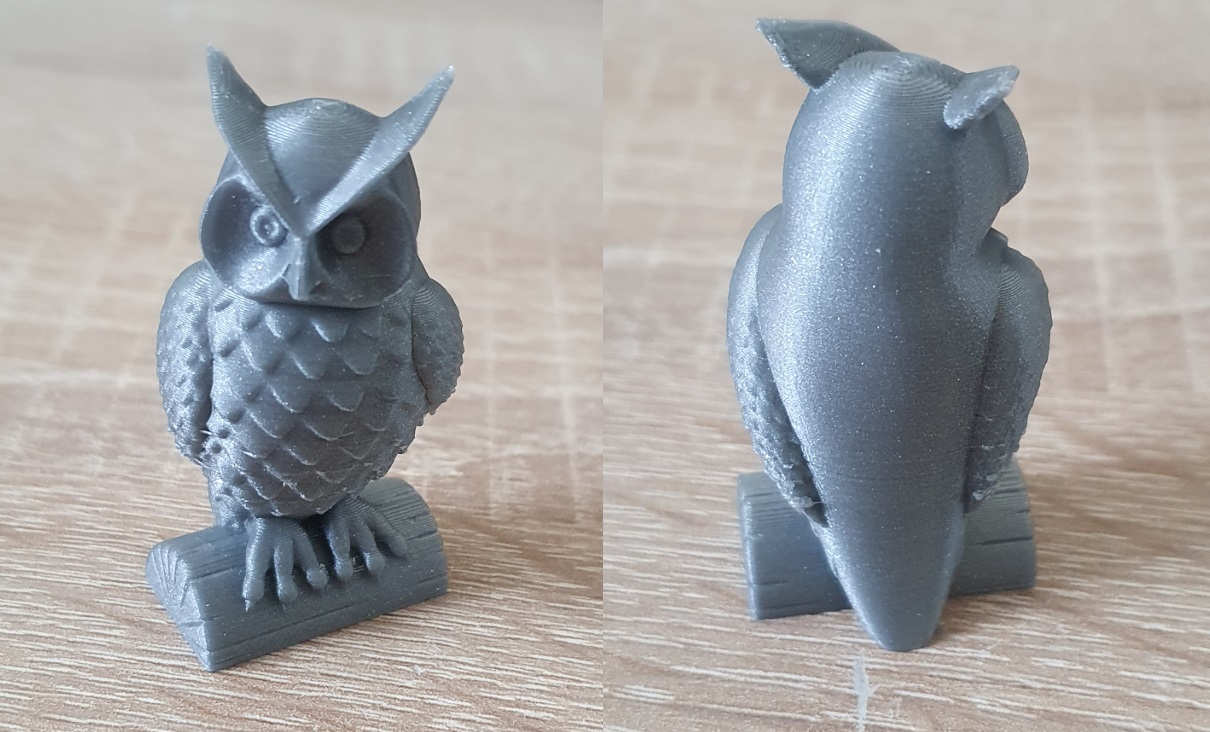

Mini sowa (45 mm wysokości), thing:18218
Warstwa 0.08 mm, dysza 0.4mm, filament fiberlogy silver

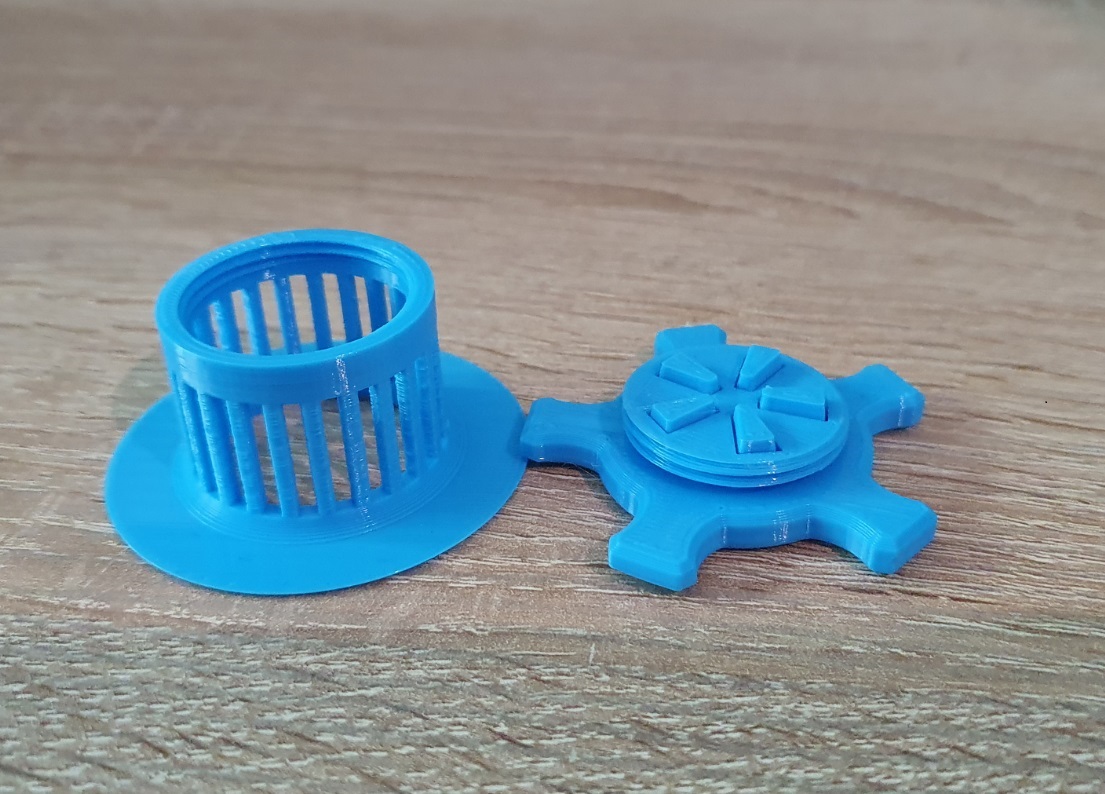

Filtr wody do odpływu (np. pod prysznic)
Warstwa 0.2 mm, dysza 0.4 mm, filament PETG

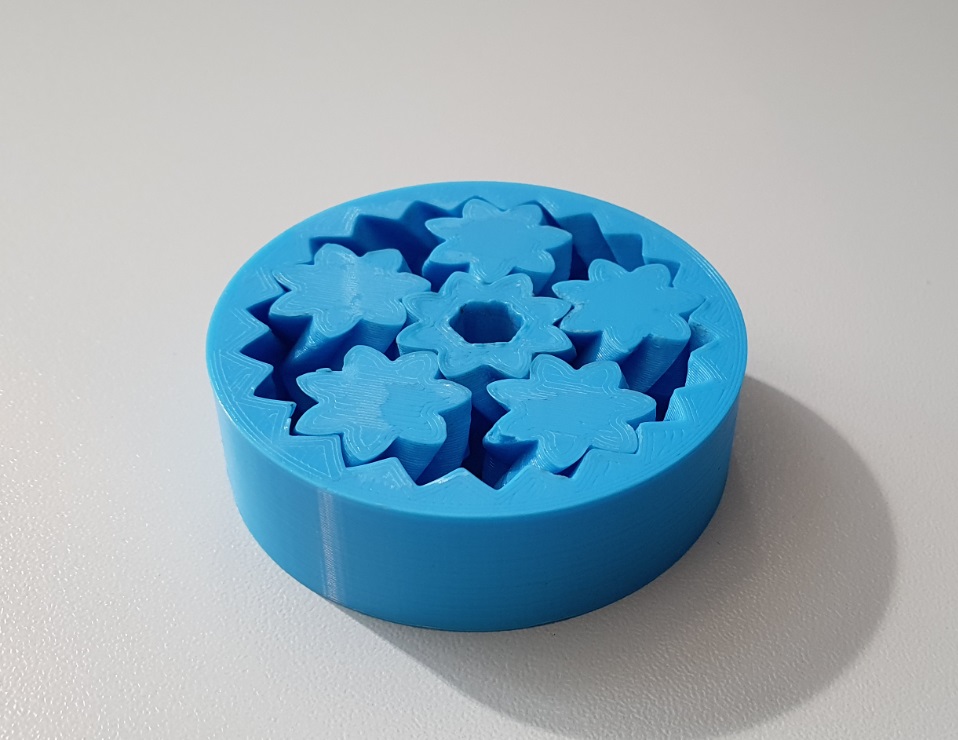

Przekładnia planetarna
Warstwa: 0.12 mm, dysza 0.4 mm, PLA blue

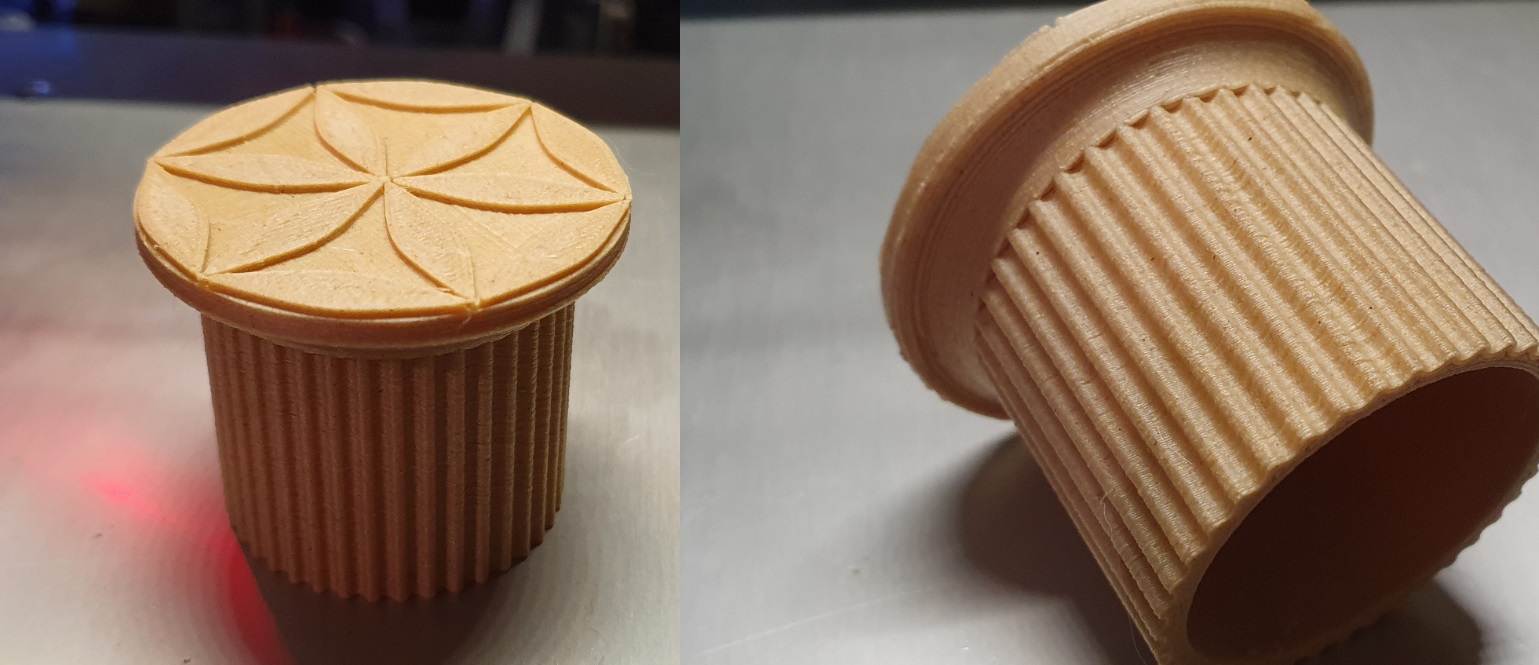

Pokrętło kaloryfera w stylu góralskim
Warstwa 0.2 mm, dysza 0.4mm, Pri-Mat Wood

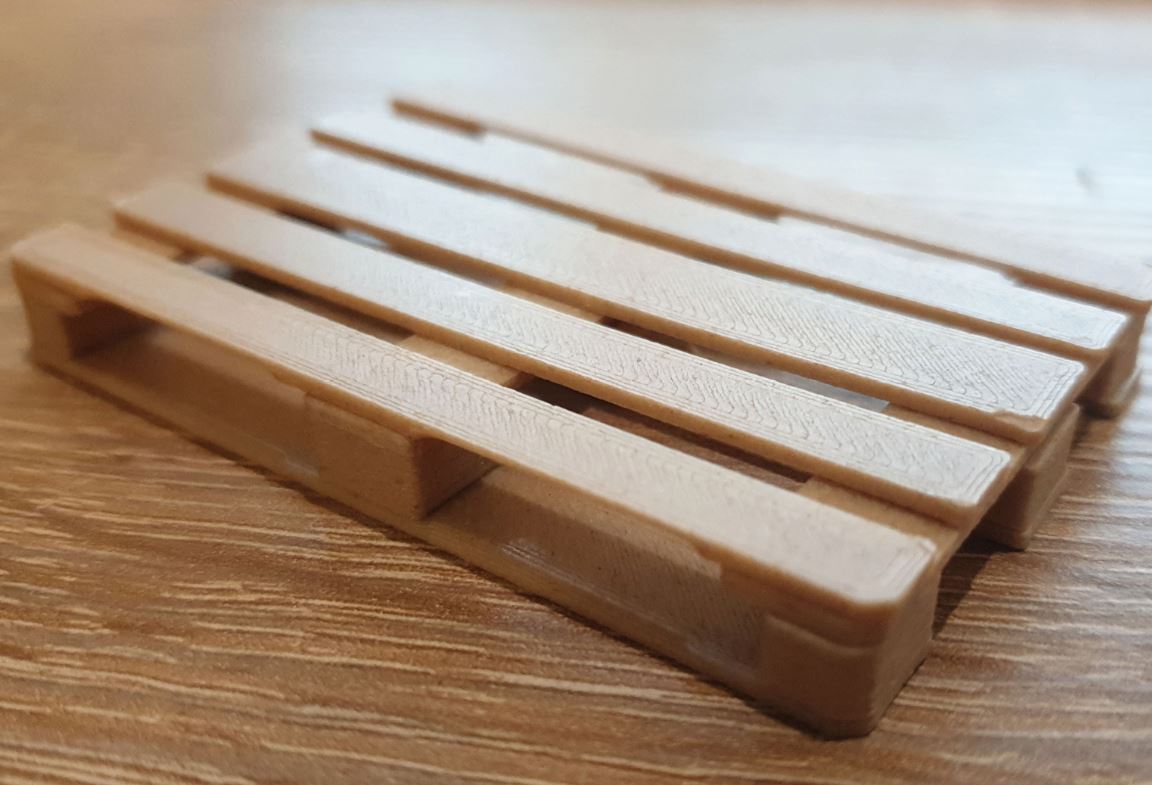

Paleta :)
Warstwa 0.2 mm, dysza 0.4 mm. Filament: Pri-Mat 3D WOOD (drewniany)

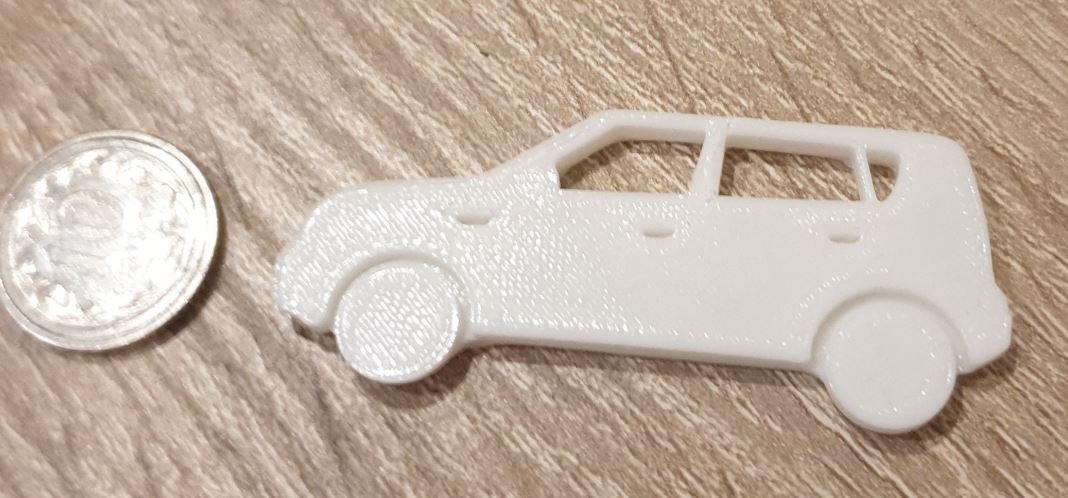

Kia Soul, thing:287982
Szybki druk breloczka, warstwa 0.12, dysza 0.4, filament Fiberlogy white PLA

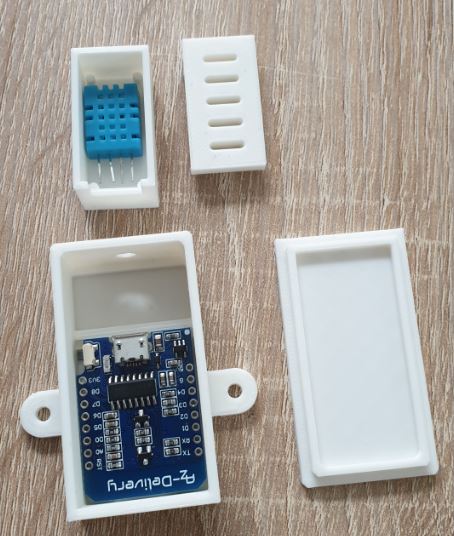

Obudowy plastikowe
Przykładowe obudowy elementów smart-home. Warstwa 0.2, dysza 0.4, filament: eFilament 3D white, projekty własne

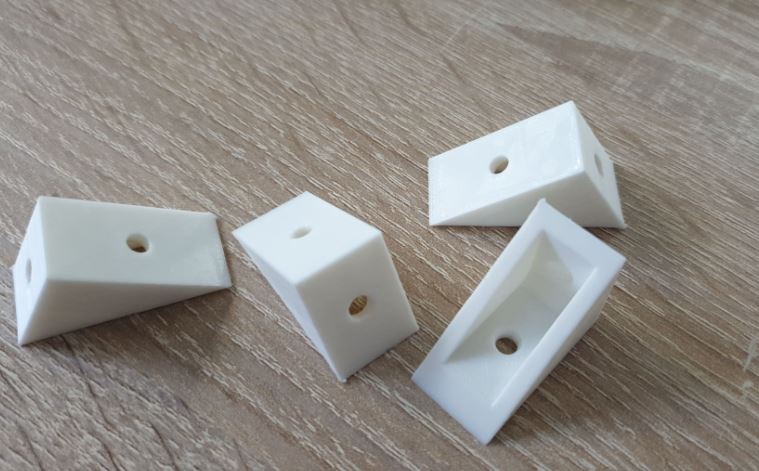

Kątowniki
Kątowniki plastikowe do budowy szafy. Warstwa 0.2, dysza 0.4

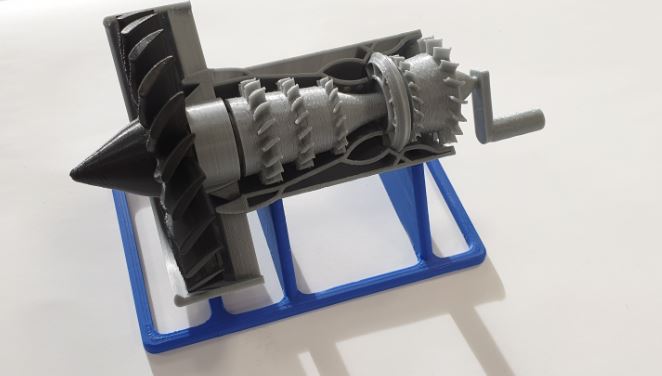

GE JET ENGINE, thing:392115
Warstwa 0.2, dysza 0.4, filament fiberlogy PLA + PETG

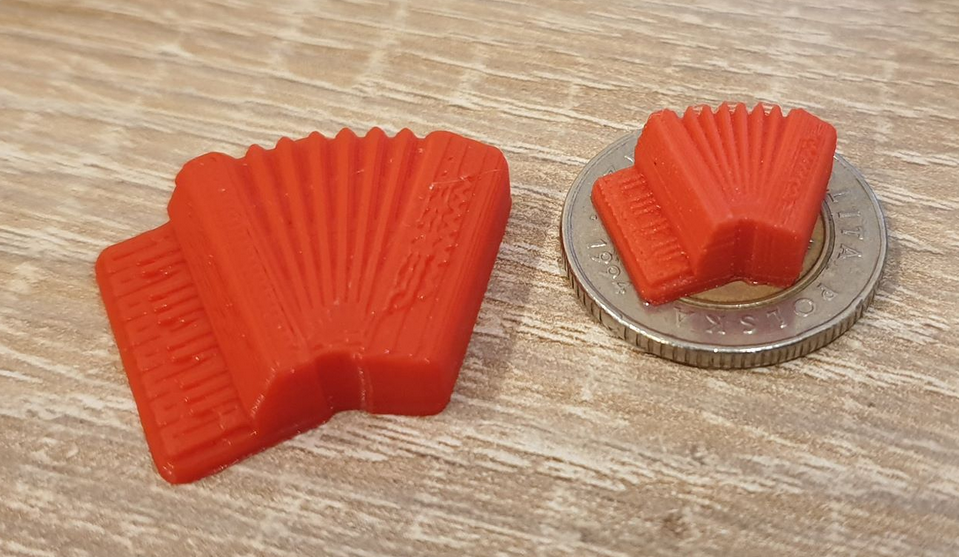

Akordeon, thing:1532636
Warstwa 0.08, dysza 0.2. Rozmiar akordeonu z prawej strony 12 mm. Filament: PLA eFilament 3D czerwony

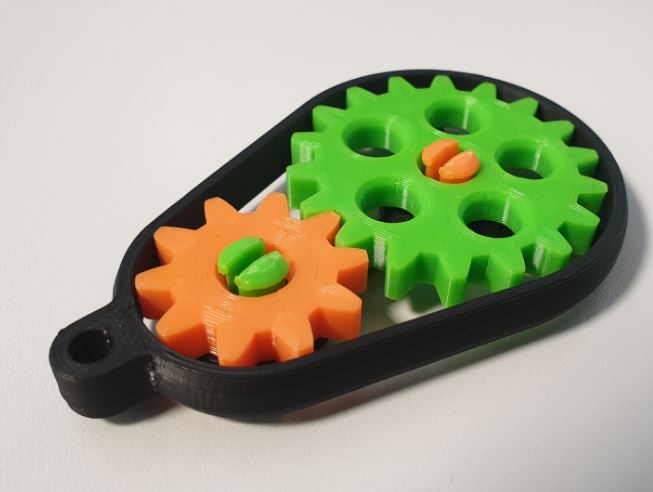

Kieszonkowa przekładnia, thing:525981
Warstwa 0.2, dysza 0.4, filament PLA (fiberlogy + efilament3D)

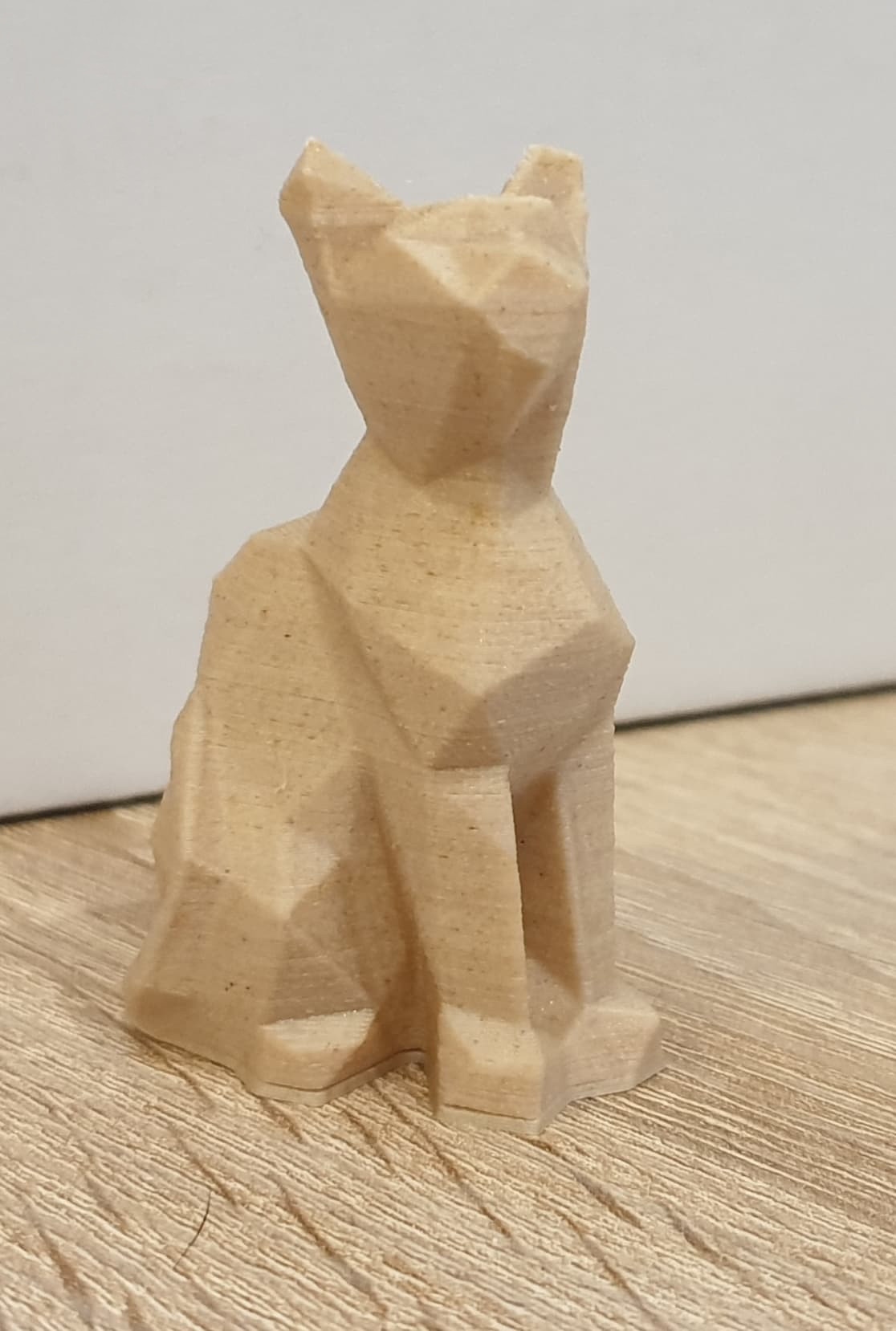

Low poly cat, thing:853358
Warstwa 0.2, dysza 0.4, filament PLA Pri-Mat 3D WOOD (drewniany)
Obudowa radaru (przód) BMW - model własny
Warstwa 0.2, dysza 0.4, filament PETG fiberlogy

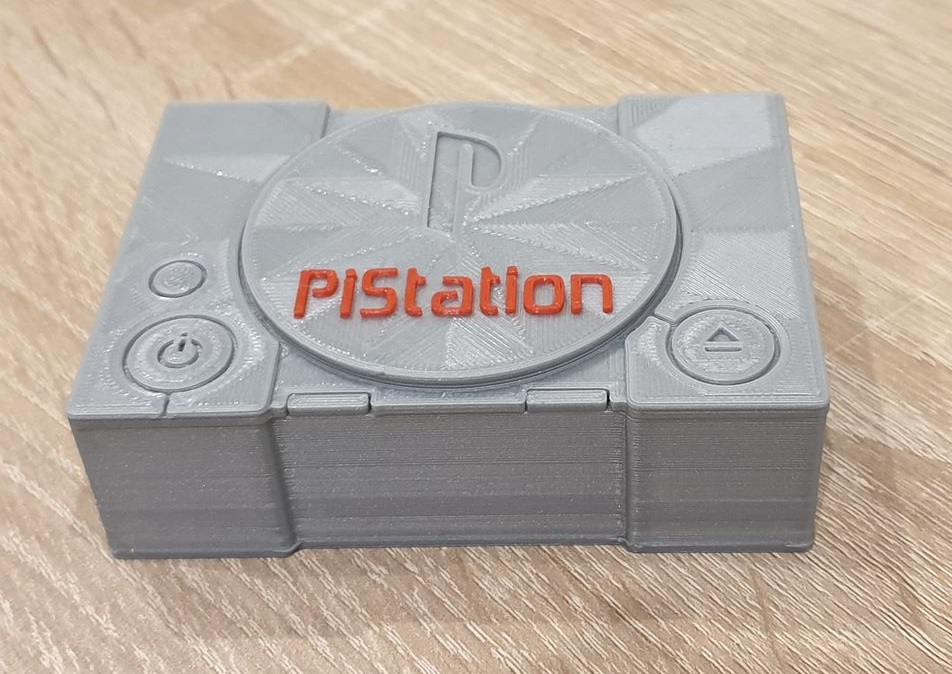

Raspberry Pi obudowa:
Warstwa 0.2, dysza 0.4, filament PLA Aluminium DevilDesign + czerwony eFilament 3D

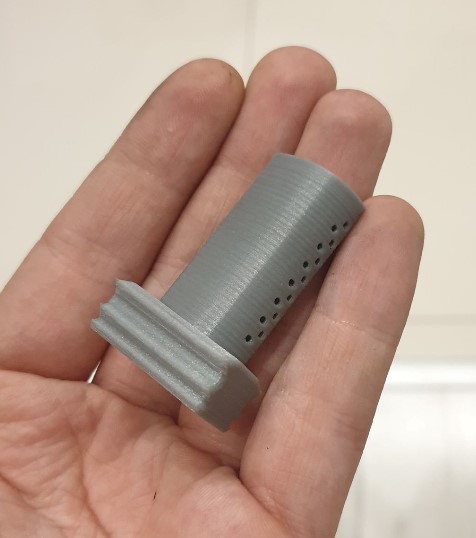

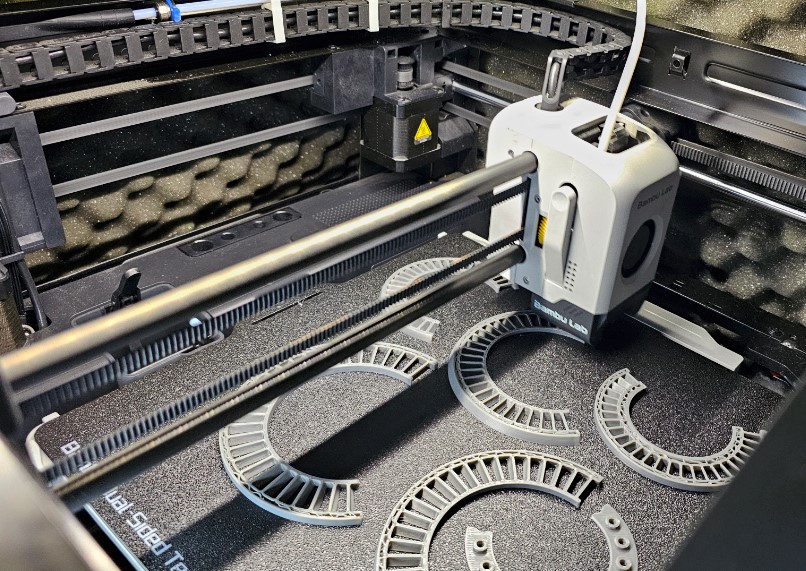

Chłodzona łopatka turbiny GE (GrabCAD)
Warstwa 0.2, dysza 0.4, filament PLA Aluminium DevilDesign

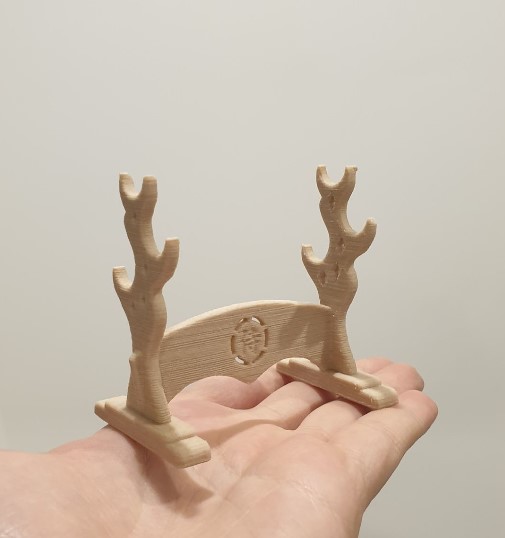

Podstawka na długopisy "Japanese Samurai Design Pen Stand with Samurai Kanji", thing:955373
Warstwa 0.2, dysza 0.4, Pri-Mat 3D WOOD (drewniany)

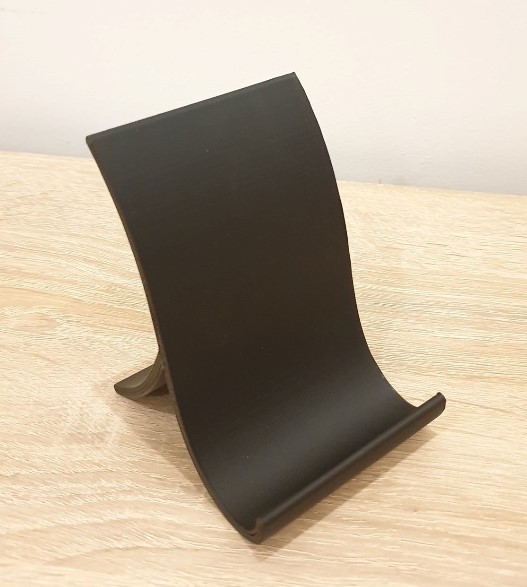

Podstawka kindle, thing:3565570
Warstwa 0.2, dysza 0.4, PLA Aluminium DevilDesign

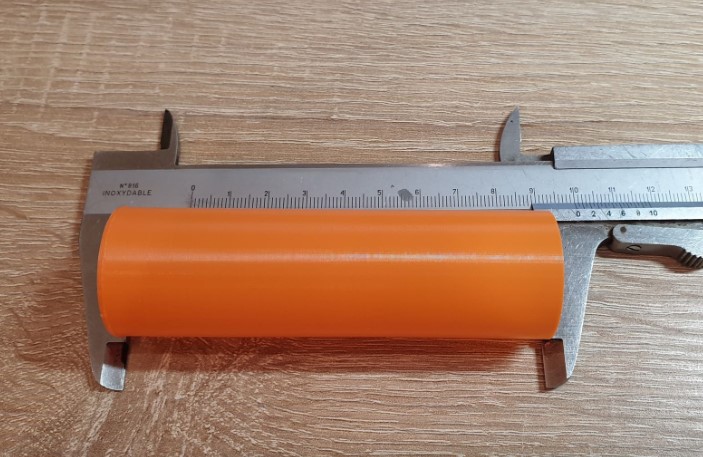

Demo trybu wazy (Vase mode)
Warstwa 0.2, dysza 0.4
